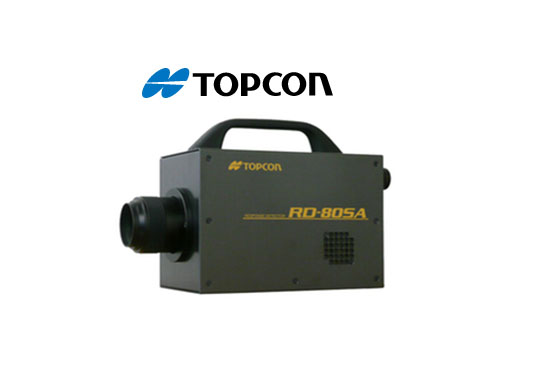

本產品不僅能夠測定用于評價顯示器動畫品質的響應時間（應答速度）和閃爍，還具有亮度、色度、色溫度測定功能，為行業內第一款多功能測定儀器。
特別適合于3D電視機串擾現象的檢出。
您若對該產品感興趣，歡迎通過電話或微信公眾號進行進一步溝通、查詢！
本產品不僅能夠測定用于評價顯示器動畫品質的響應時間（應答速度）和閃爍，還具有亮度、色度、色溫度測定功能，為行業內第一款多功能測定儀器。
特別適合于3D電視機串擾現象的檢出。
※ 人們在看快門式3D電視時，左右眼所看到的影像是相互分離的，該影像在左右眼連續交錯切換，會在另一眼瞬間殘留，從而使影像或模糊或重影，這種現象叫做“串擾”。
|
: GH-1 |
|
: AL-6/11/12 |
|
: WS-3 |
|
: IA-1A |
|
: FP-3P |
|
: MF-10/100 |
|
: Tripod5N |
|
: S-4 |
- 瞄準測定位置，可測定響應時間以及亮度與色度。
- 可檢出亮度差約為0.04cd／m2的低S/N(信噪比)閃爍光。
- 可檢出連續方式3D顯示器的串擾微弱光。
- 檢出連續方式3D顯示器的串擾微弱光。
- 檢出FPD面板的響應時間和閃爍，以及Gray to Gray的測定
- 測定顯示器的亮度、色度、色溫度。
| 光亮采集 | 光電子倍增管 |
|---|---|
| 光學系統 | 對物鏡:f=80mm, F2.5 / 目鏡:視野5° |
| 測定角 | 2° |
| 測定距離 | 350mm - ∞ (從物鏡金屬件前端開始的距離) |
| 亮度測定范圍(*1) | 0.1 - 10,000 cd/m2 |
| 亮度精度(*2) | ±3%以內 (≦2cd/m2 ), ±2%以內 (>2cd/m2) |
| 設定量程數(亮度測定范圍) | 8 Range (自動或手動量程) |
| 色度精度(*2) |
(1) ±0.0040 以內（≦2cd/m2)
±0.0025 以內(>2cd/m2 )
(2) ±0.01以內 (O-55,Y-48,A-73B,IRA-05,T-44 )(*3)
±0.03以內 (R-61,B-46,V-44,G-54 )(*3)
|
| 重復精度 : 亮度(*4) | 2%以內 (≦cd/m2 ), 1%以內 (>2cd/m2 ) |
| 重復精度 : 色度(*4) |
0.003以內 (0.5 cd/m2≦ 亮度 ≦25cd/m2 ) 0.002以內 (2cd/m2) |
| 模擬輸出電壓范圍(*5) | 約 0 - 3.4V |
| 測定時間(*6) | 約1.0秒 |
| 模擬輸出應答速度(*7) | 80μs 以下 |
| 主機顯示 | 點式矩陣液晶顯示，帶背光 |
| 界面 | RS-232C, LAN |
| 校正基準(*1) | 拓普康校正基準 (23℃±3℃、65%R.H.以下) |
| 電源 | 專用AC電源適配器 AC100V-240V, 50/60Hz |
| 功率 | 約 34W |
| 使用條件 | 溫度: 0-35℃, 濕度: 65%RH 以下 (且無凝露) |
| 外形尺寸 (W×D×H) | 130×319×201mm |
| 質量 | 4.3kg |
(*1) : 針對標準A光源
(*2) : 標準A光源、自動量程
(*3) : 針對輝度基準面與彩色玻璃的組合
(*4) : 標準A光源、自動量程、SINGLE模式、2σ
(*5) : 檢出響應時間與串擾，還需要連接示波器。
(*6) : SINGLE模式、Y濾片、量程4、自動校正功能關閉時
(*7) : 所謂模擬輸出應答速度，是指：在功能生成器內產生的方形波上，觀測已經驅動的LED時，本
儀器的模擬輸出從波峰值的10%上升至90%所需要的時間。
[備注]
* 標準A光源亮度設定為200cd/m2，模擬輸出調整至1,000mv(量程5)。
* 各量程的模擬輸出上限為3.4V。
* 上述為設計值。因衰光濾片的性能原因，測定亮度范圍可能會有所差異。
(*1) 從物鏡金屬件前端開始的距離
超出量程 ： 約2.0～3.4V *出廠時3.3V
低于量程 ： 約0.0～1.2V *出廠時0.03V
出廠時設定條件 : 200cd/m2(標準A光源 )入光時 模擬輸出 1.00V±0.05V
模擬輸出偏移調整功能 => 模擬輸出值的調整
