本設備是支持多標準SDI(3G-SDI/HD-SDI/SD-SDI)標準測試信號輸出的1U高度1個機架寬的同步信號發生器。
內置2個電源，為防止電源的意外事故提供了保障。
您若對該產品感興趣，歡迎通過電話或微信公眾號進行進一步溝通、查詢！
本設備是支持多標準SDI(3G-SDI/HD-SDI/SD-SDI)標準測試信號輸出的1U高度1個機架寬的同步信號發生器。
內置2個電源，為防止電源的意外事故提供了保障。通過外同步信號的同步鎖相功能，SDI信號輸出、6路模擬黑場同步信號輸出、音頻WORD CLOCK信號輸出，能以同步方式輸出。
同步鎖相功能，配備了在遇到輸入信號異常時可保持相位的STAY IN SYNC功能，保障了系統的穩定性。
SDI信號輸出支持彩條、SDI場測試信號等的測試圖像輸出，以及ID字符、自定義標識（QVGA尺寸）、安全框、嵌入式音頻的疊加。
支持多標準SDI信號
SDI信號輸出支持3G-SDI(級別A、級別B)、HD-SDI(含雙鏈路信號)、以及SD-SDI信號。配備了2個獨立的SDI信號輸出接口，可分別設置圖像或者相位。(不過，3G-SDI 級別B 和HD雙鏈路信號是1路)
ID字符的疊加
可在圖像上任意位置疊加ID字符。為了能更方便地進行確認，可以做橫向滾動或者閃爍顯示。
LOGO MARKER的疊加
在圖像上的任意位置可按照320(dot)×240(line)標準尺寸(QVGA尺寸)疊加由BMP轉換來的LOGO MARKER。
安全框
不僅可以在圖像上疊加顯示90％、80％的安全框，在處于3G-SDI、HD-SDI輸出信號時，還可以疊加顯示4:3比例安全框。
圖像滾動
配備了8個方向滾動圖像的功能,，而且還可以調整速度。
嵌入式音頻的疊加
3G-SDI 級別B信號支持32ch(LINK A、LINK B: 各4ch×4 組)、3G-SDI 級別A、HD-SDI、SD-SDI信號支持16ch(4ch×4組)的嵌入式音頻疊加。可單獨設置各通道的頻率或電平等。
視音頻延時圖像輸出 (僅限3G-SDI 級別A/HD-SDI/SD-SDI )
輸出視頻和音頻同步的視音頻延時測試圖像。通過對型號LV 5770A等安裝了視音頻延時功能的波形監視器的使用，可以正確測試SDI信號傳送中視音頻的偏差。
同步鎖相功能
支持外同步有PAL/NTSC黑場同步信號、以及HDTV 3電平同步信號。支持帶場基準脈沖NTSC/PAL黑場同步信號，也支持帶10場ID的NTSC黑場同步信號。外同步信號發生異常時啟動STAY IN SYNC功能，可以保持原有的相位繼續輸出同步信號。并且，外同步信號還原重新恢復到外鎖相模式時啟動SLOW ROCK功能從STAY IN SYNC模式避免沖擊的方式轉換。
模擬黑場同步信號輸出
配置了獨立的6路模擬黑場同步信號和HDTV 3電平同步信號，可調相位。支持帶場基準脈沖NTSC/PAL黑場同步信號以及帶10場ID的NTSC黑場同步信號。
WORD CLOCK信號輸出
支持1路與視頻信號同步的48kHz WORD CLOCK信號。
AES/EBU信號輸出
支持1路與視頻信號同步的取樣頻率為48kHz的AES/EBU信號。除此之外也裝備了1路數字靜音狀態的AES/EBU信號。
以太網
標準配置支持SNMP，檢測出異常時執行TRAP。
預置記憶功能
內部可保存多達10種預置。運用方便，登錄后調出預置，還可以按照同樣的設置啟動設備。
支持外部?jī)?chǔ)存卡
在前面板上使用USB儲存卡，便于LOGO數據或預置數據的書寫和保存。
雙電源
內置了2個電源模塊，成為雙電源。當電源模塊出現異常時，除了本機面板告警顯示，還能通過SNMP告警輸出。
LT 4610SER01 | GPS選件
支持從GPS獲得的頻率和時間的GPS鎖定功能、10MHz CW鎖定功能、以及時間碼發生功能。
LT 4610SER02 | 12G-SDI選件
通過增加12G-SDI選件LT 4610SER02，可以支持12G-SDI。
SDI信號輸出支持4K 12G-SDI，4K 3G-SDI四路，4K HD SDI四路，4K 3G雙路，3G-SDI（A級，B級），HD-SDI（包括雙鏈路）以及和SD‐SDI，并且SDI信號輸出端子具有4個輸出。4個輸出格式是相同的，圖案和相位可以分別設置。
（但是，3G-SDI的B級和HD雙鏈接僅為2系統）

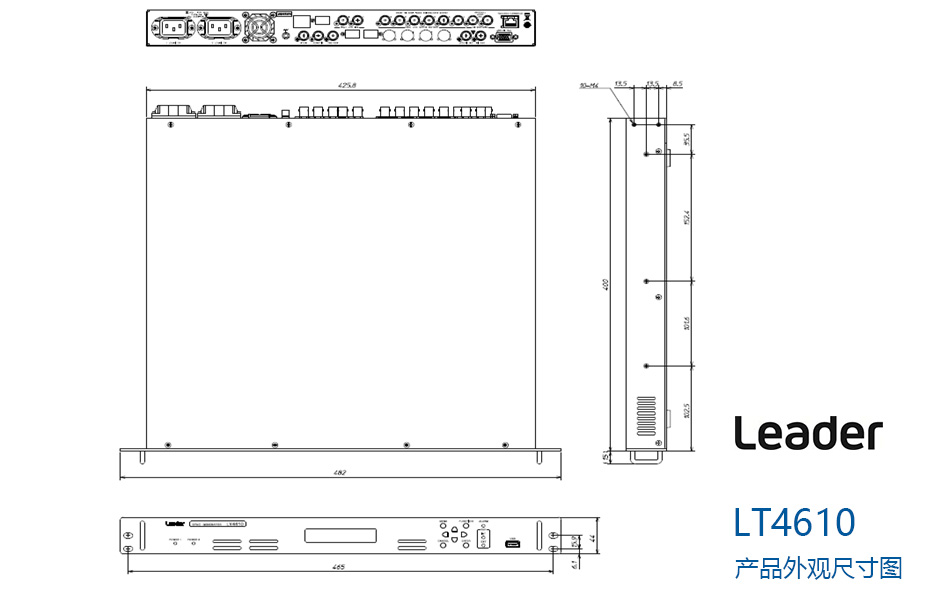

產品外觀尺寸
