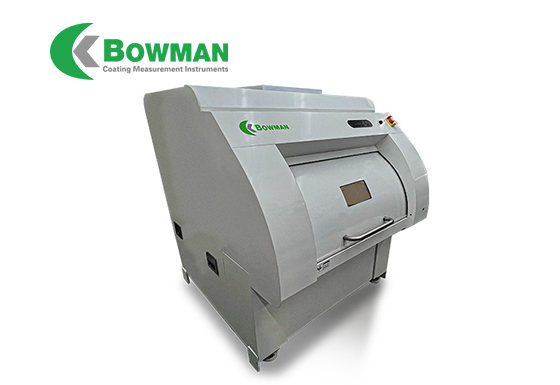

A 系列微型 XRF;專為精確測量半導體和微電子領域中最小的 X 射線特征而設計。 它可容納非常大的 PCB 面板或任何尺寸的晶圓，以實現完整的樣品覆蓋和多點可編程自動化。
您若對該產品感興趣，歡迎通過電話或微信公眾號進行進一步溝通、查詢！
Bowman 的 A 系列使用多毛細管光學器件將 X 射線束聚焦到 7.5 μm FWHM，這是使用 XRF 儀器進行涂層厚度分析的世界上最小的。 140X 放大相機用于測量該比例的特征； 它配有一個輔助低放大倍率相機，用于實時查看樣品和鳥瞰宏觀視圖成像。 Bowman 的雙攝像頭系統讓操作員可以看到整個零件，單擊圖像以使用高倍率攝像頭進行縮放，并精確定位要編程和測量的特征。
可編程 XY 平臺在每個方向上移動 23.6 英寸（600 毫米），可以處理 業內最大的樣本。 該平臺的每個軸的精度小于 +/- 1 μm，并且是 用于選擇和測量多個點； Bowman 模式識別軟件和自動對焦 功能也會自動執行此操作。 該系統的內置模式識別可用于查看零件（例如硅晶片）上涂層的形貌。
| 元素測量范圍： | 13號鋁元素 到 92號鈾元素 |
| X射線管： | 50 W Mo 目標 Flex-Beam 毛細管光學器件 @7.5 FWHM 在 17 KeV 可選：Cr 或 W |
| 探測器： | 優于135eV分辨率的大窗口硅漂移探測器 |
|
分析層數 及元素數： |
5 層（4 層 + 基礎），每層 10 個元素。 同時分析多達 25 種元素的成分 |
| 濾波器/準直器： | 4位置一次濾波器 |
| 輸出焦深： | 固定為0.08英寸（2.03毫米） |
| 數字脈沖處理： | 具有靈活整形時間的 4096 CH 數字多通道分析儀。 自動信號處理，包括死區時間校正和逃逸峰校正 |
| 計算機： | Intel，CORE i5 第 9 代處理器 (4.1 GHz)，16GB RAM，Microsoft Windows 10 Prof，64 位 |
| 相機： | 1 / 4"CMOS-1280×720 VGA分辨率 |
| 視頻放大倍率： | 140X Micro & 7X Digital Zoom: 9X Macro & Table View |
| 電源： | 720W，100?240V; 頻率范圍為47Hz到63Hz |
| 重量： | 1000kg（2200磅） |
| 工作環境： | 溫度介于68°F（20°C）與77°F（25°C）之間，相對濕度小于98％，無冷凝 |
| 可編程XYZ平臺： |
XYZ行程：600毫米（23.6英寸）x 600毫米（23.6英寸）x 100毫米（3.9英寸） XY桌面：560mm（22“）x 585mm（23”） X & Y 軸精度：1um (40u”) Z軸精度：1um (40u”) |
| 樣品倉尺寸： | 高度：100mm（4"），寬度：1400mm（55"），深度：1470mm（58"） |
| 外形尺寸： | 高度：1780mm（70"），寬度：1470mm（58"），深度：1575mm（62"） |

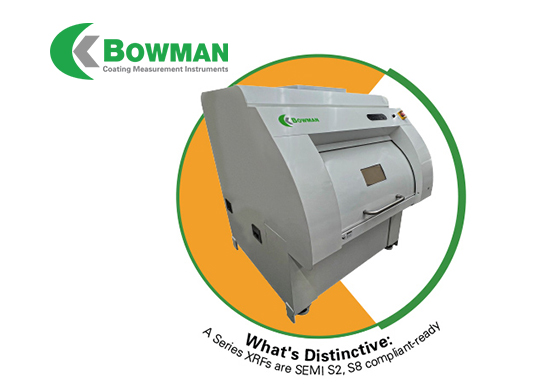

| 其他新特征： | Z 保護陣列、自動對焦、聚焦激光、圖案識別、Semi S2 S8 兼容就緒 |
A系列XRF適用于：
-半導體、連接器、PCB上的極小特征
-大型PCB面板
-任何尺寸的晶圓
-每秒處理超過2萬個計數的能力
-可編程XY平臺，每個方向移動23.6英寸
-3D映射能力
-符合IPC-4552、4553、4554、4556，ASTM B568、ISO 3497 和SEMI S8
