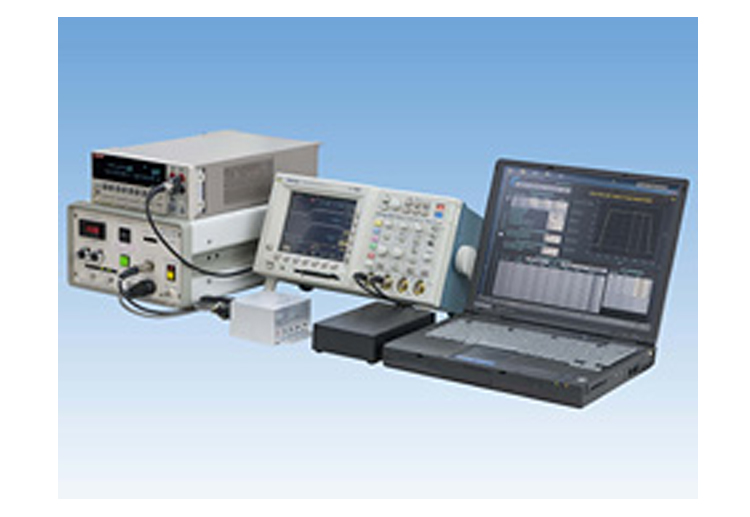

通過機器人上的接觸針將 HBM、MM 或 CDM（F-CDM 或 D-CDM）應力施加到較大 IC 晶粒的焊盤上，可以測量其耐久性。其他 IC 測試儀或 siplme 源儀表檢測損傷。低成本系統預計通過手動操作。可以進行晶圓測試以及切模測試。也可提供 TLP 配置。
您若對該產品感興趣，歡迎通過電話或微信公眾號進行進一步溝通、查詢！
近期，諸如 MR 磁頭和 GaAs IC 等非常靈敏的 ESD 器件正在增加。為了測量這些器件的 ESD 靈敏度，IC 和 LSI 的傳統 ESD 應激器并不適用。
僅探針引腳與 DUT 接觸或 ESD 發生器中的繼電器噪聲都有可能會損壞設備。Ecdm-100E/400E 可以針對這些極其敏感的應用進行修改。
尤其是，修改后的 Ecdm-100E 在 MR 磁頭應用中被廣泛接受。提供 HBM、MM、CDM（場感應電荷 CDM 和直接電荷 CDM）。
使用短寬度 TLP（傳輸線脈沖）的 I-V 曲線作為 ESD 保護元件的表征程序得到普及。Ecdm100E/400E 可以為此應用程序進行配置。 雖然手動測量是一項標準，但如果您開發自己的程序，也可以指定 GP-IB 以便進行 PC 控制測試和繪制曲線圖。
? 電壓 ：4kV（最大）
? IP 脈沖：0 至 6A
? Vp 脈沖：0 至 2kV
? 泄漏測量：0 至 30V/10nA
? 探針：TLP (WT-6NM)
? 脈沖上升：10nS
? 脈沖寬度：50、100、150、200ns
? 選項：X-Y 階段
